空氣分子污染（AMC）潔凈室的氨氣/氟化氫/氯化氫氣體的高精度監測
先進半導體制造對氣體污染物濃度檢測嚴苛，避免影響芯片良品率，氨氣屬于堿性污染物（MB），會造成保護層顯影不良；氟化氫、氯化氫屬于酸性污染物（MA），能誘發硼污染 ，需將其濃度嚴格管控在極低水平，半導體晶圓廠常要求以低于1×10-9的水平測量，未來甚至可能要求低于0.1×10-9 。

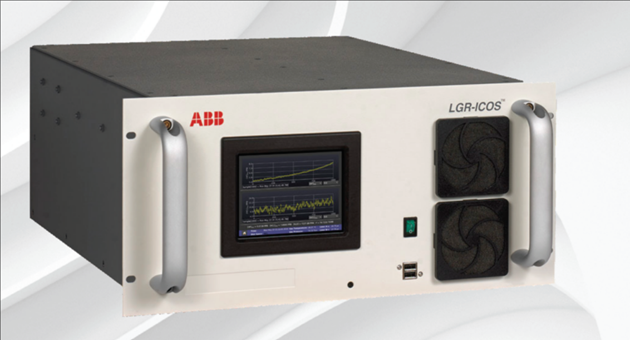

ABB OA-ICOSTM氣體分析儀延續Los Gatos Research 的優秀性能和輝煌業績，采用離軸積分腔輸出光譜專利技術，這是第四代腔增強吸收技術。OA-ICOSTM 工業痕量氣體分析儀旨在以優異的靈敏度、準確度、精密度和響應時間，滿足客戶的苛刻要求。它簡單易用，可在幾分鐘內啟動，無需現場校準，并且只需極少的預防性維護。
該系列氣體分析儀非常適用于：
? 空氣分子污染（AMC）監測：用于確保半導體晶圓廠（FAB）工藝和人員的健康安全
? 前開式晶圓傳送盒（FOUP）和氣相沉積室監測
與傳統的光腔衰蕩光譜技術相比，離軸ICOS 技術具有諸多優勢，例如：更加可靠耐用、更短測量時間、使用的光腔和反射鏡可現場維修。
所有ABB 儀器均內置計算機（采用Linux 操作系統），該計算機會將每次分析的結果和相關指標存儲在內部硬盤上，從而實現無需人員值守的長期運行。相關數據則可以通過模擬、數字（RS232）和Modbus輸出方式源源不斷地導出。此外，這系列儀器還可以通過互聯網遠程控制，用戶無需身處現場，就可以控制儀器、從儀器中獲取數據，以及對儀器進行診斷。該系列儀器還可以保存所測氣體的完整光譜，用于故障排除，甚至在過程發生意外變動后，遠程優化分析儀。
功能和優勢
? 支持HF、HCI、NH3 的單氣體或多氣體配置
? 提供高精度、準確的H2O 測量結果
? 提供0-5V 和4-20 mA 模擬輸出（標配），以及Modbus TCP（選購）
? 優化數據處理，在測量亞ppb 級別濃度時，實現優異性能
? 提供觸控?cái)?shù)字顯示屏，顯示氣體濃度和分析儀的狀態
? 提供主要密碼保護，確保分析儀和數據安全
? 經過優化的零氣性能，以可靠地確認過程事件
? 提供可定制的校準套件和性能認證文件包
? 堅固耐用；所需的維護工作很少并且花費較低
? 可輕松更換過濾器等耗材和正常老化部件（泵隔膜）
? 服務工程師可現場診斷并更換其他大多數部件
? 鏡面清潔可現場進行，無需返回工廠費時維修
GLA231-EAA
項目（氣體） | NH? | H?O |
精度（1σ） | <1 ppb（1 秒）；<0.3 ppb（10 秒）；<0.1 ppb（100 秒） | <50 ppm（1 秒）；<20 ppm（10 秒）；<10 ppm（100 秒） |
檢測限（LOD） | 0.3 ppb（100 秒） | 50 ppm（100 秒） |
準確性 * | ±0.3 ppb 或讀數的 5%，以較高者為準 | >7,000 ppm；=1% FSD |
不同分析儀的結果差異（相對于平均值，10 秒） | ±0.4 ppb 或讀數的 5%，以較高者為準 | ≤1000 ppm；=±10% |
線性測量范圍 | 高達 10,000 ppb | 高達 30,000 ppm |
樣品流量 | 1.4 - 2.4 | - |
響應時間（T?? - T??） | 10 秒 | - |
GLA231-HFHC & HF
項目（氣體） | HCl** | HF | H?O |
精度（1σ） | <0.3 ppb（1 秒）； <0.1 ppb（10 秒）； <0.035 ppb（100 秒） | <0.1 ppb（1 秒）；<0.05 ppb（10 秒）； <0.025 ppb（100 秒） | <25 ppm（1 秒）； <10 ppm（10 秒）； <5 ppm（100 秒） |
檢測限（LOD） | 0.1 ppb（100 秒） | 0.075 ppm（100 秒） | 25 ppm（100 秒） |
準確性 * | ±0.15 ppb 或讀數的 5%，以較高者為準 | ±0.1 ppb 或讀數的 5%，以較高者為準 | >7,000 ppm；=1% FSD |
不同分析儀的結果差異（相對于平均值，10 秒） | ±0.2 ppb 或讀數的 5%，以較高者為準 | ±0.2 ppb 或讀數的 5%，以較高者為準 | ≤1000 ppm；=±10% |
線性測量范圍 | 高達 2,000 ppb | 高達 2,000 ppb | 高達 30,000 ppm |
樣品流量 | 1.1 - 1.9 | - | - |
響應時間（T?? - T??） | 25 秒 | 25 秒 | - |
* 適用于典型的半導體晶圓廠：在設定的19°C 和23°C 溫度范圍內，在至少1 小時內，變化范圍在±1°C。
**HCl 測量?jī)H適用于GLA231-HFHC 型號的分析儀。
一般參數：
測量速率： 0.01–1 Hz（用戶可選）
采樣條件： 工作溫度：0°-45°C
環境濕度：相對濕度<99%，無凝露
入口壓力：分析儀入口處為0-0.35巴（0-5 磅力/平方英寸）
數據輸出：RS232、模擬、以太網、USB、ModbusTM1 TCP/IP
電源要求：170 W（穩態）, 配備ACC-DP3H 外置泵時，最大功率為290 W
尺寸（高x 寬x 深）： 22 × 48 × 61 厘米（8.75 × 19 × 24 英寸）
重量： 29 公斤（64 磅）
標志和認證： CE、CSA、IEC、CB 體系
訂購信息：
OA-ICOS? GLA231-EAA NH3 和H2O 高性能機架式分析儀
OA-ICOS? GLA231-HF HF 和H2O 高性能機架式分析儀
OA-ICOS? GLA231-HFHC HCl、HF 和H2O 高性能機架式分析儀
產地：ABB
