多功能回聲探測儀(魚探儀)——DT-X
日期:2017-04-10 13:22:37














主要功能










魚類和其它水生動物調查

l  數量和密度

l  行為與空間分布

l  個體大小和生物量推算

l  種群結構推算

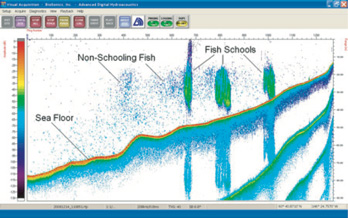

                       魚類回波信號

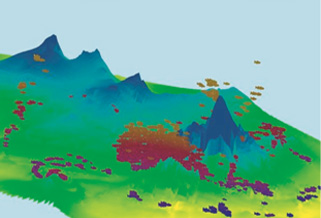

                GIS制圖(魚類分布)












沉水植被調查

l  百分比或者總的覆蓋度

l  空間分布

l  冠蓋高度

l  生物量推算

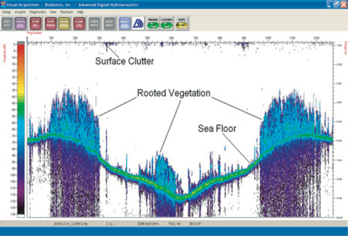

                     沉水植物回波信號



                  GIS制圖(植物分布)











水深測量和底質分類研究

l  水體深度

l  底質類型(巖石、沙子、軟泥等)

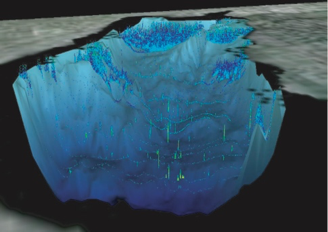

l  水深繪圖

l  沉積物厚度指示

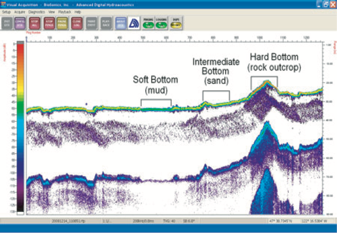

                      底質回波信號

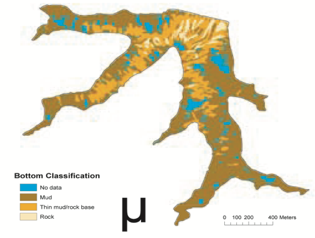

            GIS制圖(底質分類及分布)

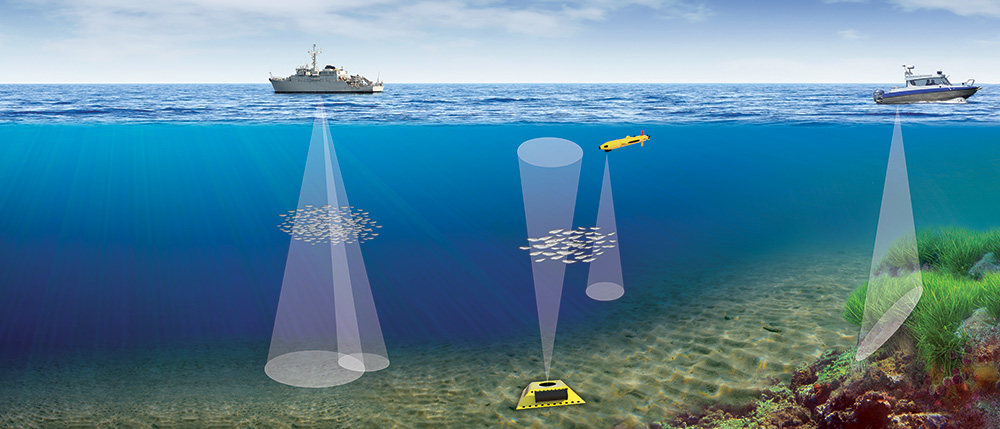

應用領域





技術參數





l 漁業資源調查、魚類行為與生態學研究

l 其它水生動物調查研究

l 沉水植被時空分布、生物量、覆蓋度等研究

l 水深測量和水下地形研究

l 水體底質分類研究和調查



主要特性

l 多線程(通道)技術——一臺主機可操控多達10個換能器工作

l 配置差分GPS

l 可實時顯示水深和航行速度

l 可配置方位傳感器

l 市場上率先推出沉水植被和底質分類軟件BioSonics Visual Habitat

l 兼容EchoView, Sonar 5, QTC Impact等第三方聲學數據分析軟件

l    可自動從Google, Bing, Open Street等地圖服務器下載地圖


l 波束類型:分裂波束或單波束

l 換能器頻率:38, 70,120,200,420和1000kHz

l 信號類型:數字信號

l 通過NMEA0183協議實時顯示水深和航速

l 回聲檢出限:-140dB

l 動態范圍:大于160dB

l 脈沖頻率:0.01-30次/秒可調

l 脈沖寬度:0.1-1.0毫秒可調

l 探測距離:0-2000米

l 電纜長度:標配7.5米,(7.5-275米可選)

l 功耗:30W

l 適配電源:11-14V直流電或90-264V交流電


尺寸及重量

l 主機:49×39×19cm,9kg

l 換能器:

200, 400, 1000kHz:直徑18cm,高17cm,4kg

        38,70,120kHz:直徑26cm,高22cm,14-17kg

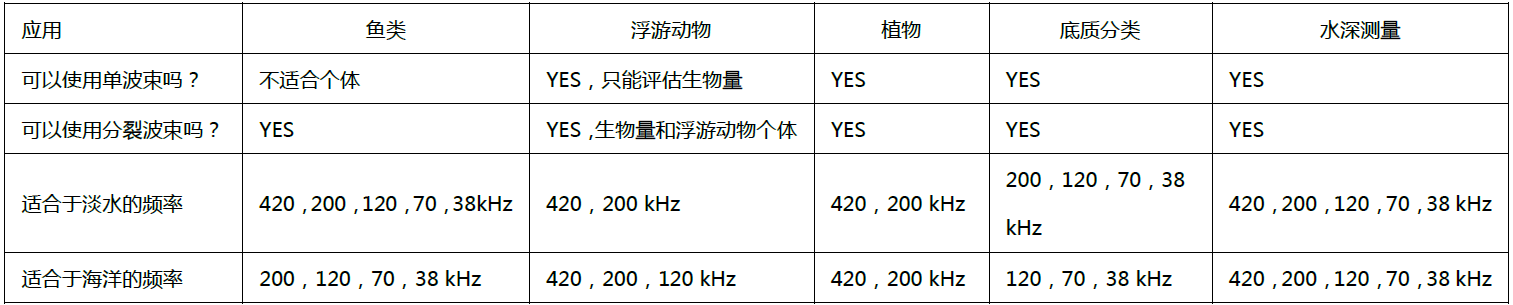

換能器的配置原則

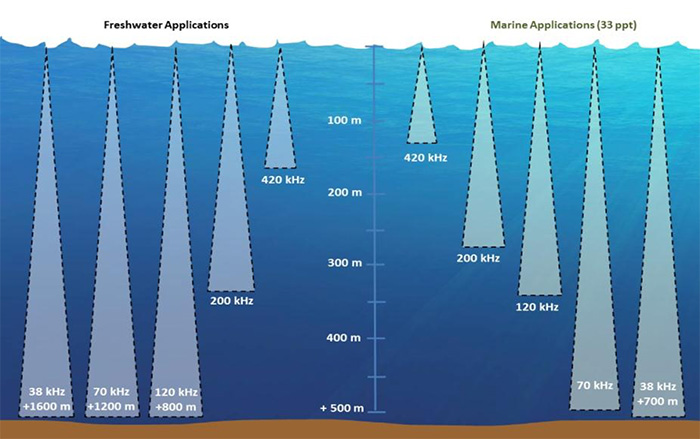

l   高頻(如420kHz)更適合于小的“目標”和近距離探測

l   低頻(如38kHz & 70kHz)更適合于大的“目標”,海洋環境和遠距離探測。

l   分裂波束的換能器用于計數和追蹤個體目標,并且確定精確的目標聲學強度用于測量目標大小

l   單波束和分裂波束換能器都適合水深測量、底質分類,以及魚類和浮游動物聚類、沉水植物數據的采集

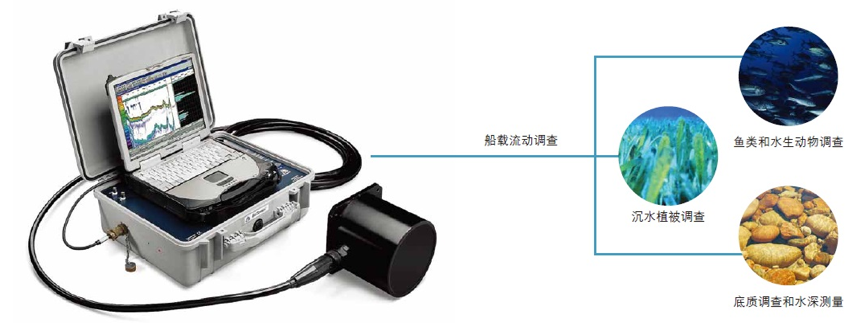

系統配置









一個完整的DT-X回聲探測系統的配置主要包括如下部件:


必選配置












               主機系統


                 數字換能器


                      數字電纜


                       校準球


                  數據處理軟件











可選配置












             “三防”電腦


               GPS傳感器


             換能器固定架


              換能器拖體


              外置蓄電池











產地:美國BioSonics
